关于氟塑料磁力泵的驱动联轴器

2018-12-20 10:21:00 admin

  要了解氟塑料磁力泵之前,我们首先要了解氟塑料磁力泵的各个零件,那么今天就让小编为大家介绍一下关于氟塑料磁力泵的驱动联轴器吧。

  联轴器是化工氟塑料泵传输过程中常用部件。化工氟塑料磁力泵中的磁力联轴器是联轴器中较特殊的一种,它的研发是为了解决输送过程中的泄漏问题,特点是将轴与机体的动密封转换为隔离套与机体的静密封,从而解决了泄漏问题。其主要的结构特点是用隔离套将内转子与从动件完全封闭在机体内部,在没有机械接触的情况下,通过磁力耦合将主动件的运动形式、动力传递给从动件。氟塑料磁力泵磁力联轴器目前已在石油、化工、造纸、电镀等行业得到了广泛应用。其组成结构由:输入轴;机体;内磁体;内转子;输出轴;隔离套;外转子;外磁体;永磁体;密封圈。

  各类化工磁力泵磁力联轴器都有不同下面对同步圆筒式磁力联轴器与异步圆筒式磁力联轴器进行比较:

  1、工作原理不同:前者根据永磁体同性相斥,异性相吸的原理工作;后者根据电磁感应原理工作。

  2、结构异同:前者内外转子上都布置有永磁体,后者只在外转子上布置有永磁体,即两者外转子结构相同,内转子结构不同。

  3、实用性:前者因传动效率高目前已广泛应用于各个领域,而目前开发的异步圆筒式磁力联轴器虽已具备了实用化的条件,但其传动性能还稍逊于同步圆筒式。

  4、输送介质温度限制范围不同:在没有冷却装置以及特殊设计情况下,同步圆筒式磁力联轴器对输送的高温介质的温度高低限制较大,而异步圆筒式磁力联轴器对介质的温度高低限制较小。

  5、产生涡流的位置不同:前者只有隔离套上存在涡流,而后者在内转子及隔离套上都存在涡流。

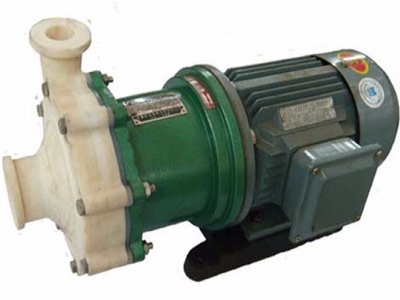

氟塑料磁力泵
