FSB(D)系列氟塑料合金离心

一、概述:

 我公司的FSB型氟塑料合金离心泵,可在-80—150度温度的条件下,长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体及过流部分全部用F46氟合金制成,它集多种氟塑料之优点,具有特强的耐腐蚀性,并具有机械强度高,不老化,无毒素分解优点。该产品机械强度高,设计合理,结构紧凑,性能可靠,使用维修方便,流道光滑效率高,节约能源

二、用途:
    FSB
型氟塑料合金离心泵共计20多个规格,流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体,杜绝跑、冒、滴、漏,是建设现代文明工厂的理想设备。

三、泵的轴封:
   FSB型氟塑料合金离心泵采用目前最为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。

四、设计特点:
    FSB氟塑料合金离心泵过流部件全部采用氟塑料合金制造,结构紧凑.操作简单、价格低廉。 该系列泵所有规格泵体、泵盖、叶轮、机械密封等配件均可与FSBD)型短支架直联式氟合金离心泵互换。因此深受广大用户的欢迎。

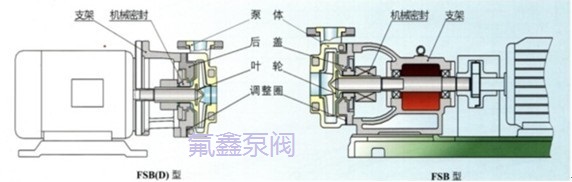

五、结构与材料:

图片关键词

六、型号及意义:

80FSB-30(D)

 80

 泵进口直径是80mm

 30

 扬程是30mm

 FS

 过流部件材质为氟塑料合金

 D

 短支架结构代号

 B

 单级单吸悬臂式离心泵



七、性能与参数表:

型 号

流 量

扬 程(m)

口  径 (mm)

功  率 (Kw)

转 速
(r/min)

汽蚀余量
(m)

效 率
(%)

进口

出口

轴功率

电机功率

FSB长支架

25FSB-10

3.6

10

25

25

0.69

1.5

2900

3.0

35

25FSB-20

3.6

20

25

25

0.97

1.5

2900

3.0

35

25FSB-25

3.6

25

25

25

1.25

1.5

2900

3.0

35

40FSB-15

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30

10

30

40

32

1.18

3.0

2900

3.0

52

40FSB-40

6.3

40

40

25

3.1

4.0

2900

3.0

40

40FSB-50

6.3

50

40

25

 3.55

4.0

2900

3.0

52

40FSB-80

6.3

80

40

25

7.11

7.5

2900

3.0

52

50FSB-20

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30

15

30

50

32

1.90

3.0

2900

3.5

54

50FSB-40

12.5

40

50

32

4.3

7.5

2900

3.0

39

50FSB-50

12.5

50

50

32

5.8

7.5

2900

3.0

39

65FSB-32

25

32

65

50

4.8

5.5

2900

2.0

45

65FSB-40

25

40

65

40

7.2

11

2900

3.0

52

65FSB-50

25

50

65

40

8.6

11

2900

3.5

52

65FSB-80

25

80

65

40

14.1

18.5

2900

4.5

50

80FSB-20

50

20

80

65

4.7

5.5

2900

3.0

45

80FSB-25

50

25

80

65

5.7

7.5

2900

3.0

50

80FSB-30

50

30

80

65

6.9

7.5

2900

3.5

59

80FSB-40

50

40

80

50

10.2

11.0

2900

3.5

48

80FSB-50

50

50

80

50

11.9

15.0

2900

3.5

57

80FSB-55

50

55

80

50

13.5

18.5

2900

4.0

50

80FSB-80

50

80

80

50

24.6

30

2900

4.0

66

100FSB-20

100

20

100

80

8.6

11.0

2900

3.5

68

100FSB-32

100

32

100

80

11.9

15.0

2900

3.5

68

100FSB-40

100

40

100

65

21.3

30.0

2900

4.5

73

100FSB-50

100

50

100

65

23.9

30.0

2900

4.5

73

125FSB-32

160

32

125

80

24.15

30.0

2900

5.0

70

125FSB-50

200

50

125

100

39.2

55.0

2900

5.0

65

150FSB-32

200

32

150

125

35.3

37.0

1450

5.0

60

FSB(短支架)

40FSB-15(D)

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20(D)

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30(D)

10

30

40

32

1.18

3.0

2900

3.0

52

50FSB-20(D)

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25(D)

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30(D)

15

30

50

32

1.90

3.0

2900

3.5

54

65FSB-32(D)

25

32

65

50

3.61

5.5

2900

3.5

65

80FSB-25(D)

42

25

80

65

3.8

7.5

2900

3.5

67

80FSB-30(D)

50

30

80

65

6.82

7.5

2900

3.5

68

注:如所需参数不在此表范围,我厂可根据用户要求予以调整,表中部分大型泵壳体为衬氟型
