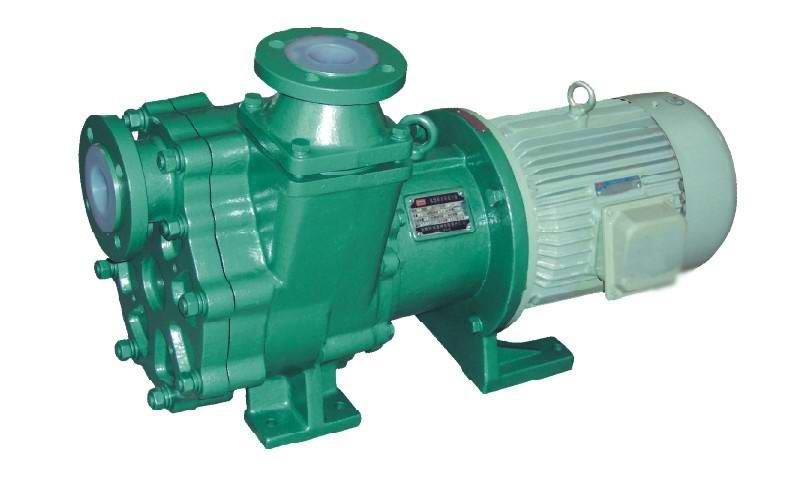

ZMD氟塑料自吸磁力泵

ZMD自吸磁力泵充分结合了磁力泵与自吸泵的优点,是在IMD磁力泵的基础上延伸开发出来的产品,最突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点,是液下泵最好的替代产品。

关闭
产品咨询
客服热线:021-39510197



ZMD氟塑料自吸磁力泵

一、概述:

   ZMD氟塑料自吸磁力泵采用电机直联式结构,由中间支架支撑,结构紧凑,拆卸维护方便,采用高性能磁性材料“钕铁硼”制造内外磁体,隔离套采用进口非金属材料, 彻底消除了一般磁力泵具有的磁涡流损耗,可输送高浓度,密度大于1.84的强腐蚀介质;主要部件采用钢衬F46,泵体强度高,能耐所有强酸,强碱的腐蚀;产品充分结合了磁力泵与自吸泵的优点,是在IMD磁力泵的基础上延伸开发出来的产品,最突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点,是液下泵最好的替代产品。特别适合于输送易燃、易爆、有毒、有挥发性及贵重介质。现已批量投放市场,在很多项目上替代了进口磁力泵。



二、用 途:

    本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼,汽车制造的酸洗工艺,稀土分离、农药、染料、医药、造纸,电镀,无线电等行业。适用温度:-20℃~100℃。



三、防漏设计:

   取消了轴封、利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。



四、操作原理:

    驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。



五、泵体结构

    泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。ZMD型氟塑料自吸磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。



结构与材料:

图片关键词

性能与参数:



型 号

流 量
(m³/h)

扬 程
(m)

电机功率
(KW)

汽蚀余量(m)

口径

效 率
(%)

重量
(Kg)

进口(mm)

出口(mm)

40ZMD-34F

3

34

4

3.0

40

25

16

110

40ZMD-32F

6

32

4

3.0

26

110

40ZMD-28F

10

28

4

3.0

24

110

50ZMD-20F

12

20

2.2

3.0

50

40

  35

120

50ZMD-34F

8

34

5.5

3.0

50

50

25

188

50ZMD-32F

15

32

5.5

3.0

44

188

50ZMD-28F

20

28

5.5

3.0

44

188

50ZMD-49F

8

49

7.5

3.5

21

188

50ZMD-48F

12.5

48

7.5

3.5

35

188

50ZMD-47F

15

47

7.5

3.5

40

188

65ZMD-34F

20

34

7.5

3.5

65

50

40

200

65ZMD-32F

30

32

7.5

3.5

52

200

65ZMD-28F

35

28

7.5

3.5

48

200

65ZMD-45F

20

45

11

4.5

65

40

40

290

65ZMD-45F

25

45

11

4.5

44

290

65ZMD-40F

35

40

11

4.5

53

290

80ZMD-34F

35

34

11

3.5

80

65

50

280

80ZMD-32F

60

32

11

3.5

55

280

80ZMD-28F

65

28

11

3.5

50

280

80ZMD-46F

35

46

18.5

4.5

80

50

38

320

80ZMD-45F

50

45

18.5

3.5

50

320

80ZMD-40F

60

40

18.5

3.5

48

320

注:若规格型号超出此范围,我厂可根据用户要求予以调整

注:1*为标准规格;尽量选用与本表相同或相近的参数,若不在此表范围内,本厂通过改进叶轮来实现。
     2
、使用工况点流量过小时出口应接回流管.
