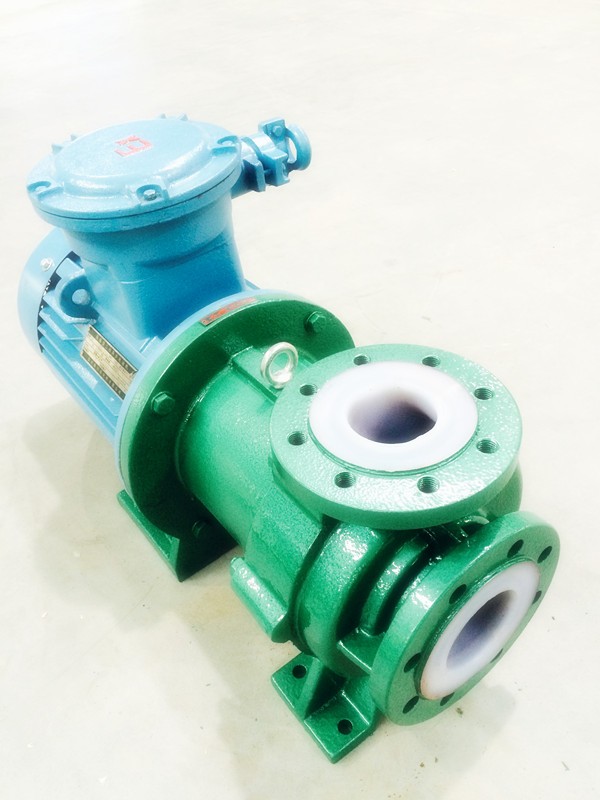

IMD氟塑料磁力泵

IMD氟塑料磁力泵的外型及安装尺寸均按ISO国际标准设计制造,所有规格均为电机直联式,由中间支架支撑,结构紧凑,拆卸方便,性能范围:Q=1--160m3/h H=5--80m P=1.5--55KW,主要部件采用钢衬F46,泵体强度高,采用高性能磁性材料“钕铁硼”做内外磁体,隔离套采用非金属材料制成,大大降低了磁涡流损耗,可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。

关闭
产品咨询
客服热线:021-39510197

氟塑料磁力驱动泵  述:
    IMD
型磁力泵是新开发的大功率高扬程磁力驱动泵,泵的外型及安装尺寸均按ISO国际标准设计制造,所有规格均为电机直联式,由中间支架支撑,结构紧凑,拆卸方便,性能范围:Q=1--160m3/h H=5--80m;主要部件采用钢衬F46,泵体强度高,采用高性能磁性材料钕铁硼做内外磁体,隔离套采用进口非金属材料制成,大大降低了磁涡流损耗,可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无接触驱动,内外磁体间用隔离套完全隔离,使泵腔处于完全封闭状态,从而完全杜绝了滴漏现象,绝不污染使用场地,特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵卓越的性能、低廉的价格,已在很多项目上替代了进口磁力泵,并在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的第一选择对象。

二、氟塑料磁力驱动泵设计特点:
    IMD
系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上,进一步加强了对泵体结构的改良,采用后拉式结构,一人便可轻松进行内部日常检修和零件更换,无需拆卸管道,其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平。

取消了轴封、整机都由稳定的静密封代替传统的动密封,利用磁力耦合间接驱动进行介质得输送,完全消除了滴漏的烦恼,绝不污染使用场地。泵隔套整体采用高强度碳纤维材料制成,完全消除了磁涡流对泵的影响,并且在机组运行过程中,绝不会因部件碰撞产生火花,特别适宜在易燃、易爆、有毒的场所中使用。彻底消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用氟塑料合金制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。推荐使用温度:-30-120之间,也可定制适用温度≤150的耐高温型。

三、氟塑料磁力驱动泵操作原理:

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转进行介质的输送。该系列磁力泵均可配备泵类防空转保护器,以防止机组空运转,泵内部件干磨造成损坏。

四、氟塑料磁力驱动泵泵体结构:
    泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。

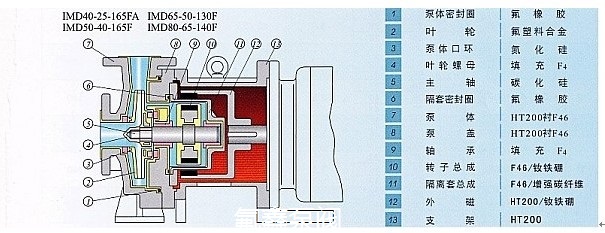

五、氟塑料磁力驱动泵结构与材料:

图片关键词



六、氟塑料磁力驱动泵型号意义:

 IMD80-65-140F(A)

 IMD

 磁力驱动的离心泵

 140

 叶轮名义直径是140mm

 80

 泵进口直径是80mm

 F

 过流部件材质为氟塑料合金

 65

 泵出口直径是65mm

 A

 表示区分代号

七、氟塑料磁力驱动泵型号及参数:

型号

流量

扬程

效率

汽蚀余量

进口*出口

转速

电机功率

整机质量

m³/h

m

%

m

mm

r/min

kw

kg

IMD40-25-130F

4

21

25

3

40×25

2900

3


*6

20

32

8

18

33

IMD40-25-140F

4

27

25

3

40×25

2900

3


*6

26

32

8

24

33

IMD40-25-150F

4

31

25

3

40×25

2900

3


*6

30

32

8

28

33

IMD40-25-160F

4

35

25

3

40×25

2900

3


*6

34

31

8

32

32

IMD40-25-165F

4

37

25

3

40×25

2900

3


*6

36

29

8

34

30

IMD40-25-170F

4

40

25

3

40×25

2900

4


*6

39

28

8

36

29

IMD40-25-185F

0.7

39

5

3

40×25

2900

3


*1

39

7

2

38

28

IMD40-25-230F

4

62

15

3

40×25

2900

7.5


*6

60

20

10

57

32

IMD50-40-140F

8

28

27

3.5

50×40

2900

5.5


*15

26

40

20

23

41

IMD50-40-150F

8

32

25

3.5

50×40

2900

5.5


*15

30

38

20

27

39

IMD50-40-160F

8

37

23

3.5

50×40

2900

5.5


*15

36

36

20

33

39

IMD50-40-165F

8

40

28

3.5

50×40

2900

5.5


*15

39

40

20

36

43

IMD50-32-200F

7

52

20

3.5

50×32

2900

7.5


*12.5

50

31

15

47

38

IMD50-32-195F

5

51

25

3.5

50×32

2900

7.5


*7

50

28

10

48

33

IMD65-50-120F

20

21

40

4

65×50

2900

5.5


*30

15

50

35

12

50

IMD65-50-130F

20

20

45

4

65×50

2900

5.5


*30

19

55

35

17

56

IMD65-50-165F

20

35

40

4

65×50

2900

7.5


*30

33

54

35

30

52

IMD65-40-200F

15

52

25

4

65×40

2900

11


*25

50

37

35

45

42

IMD80-65-120F

35

19

35

4

80×65

2900

11


*60

17

51

70

13

48

IMD80-65-140F

35

28

35

4

80×65

2900

11


*60

25

46

70

22

46

IMD80-50-200F

35

52

50

4

80×50

2900

18.5


*50

50

55

60

45

56

IMD100-80-125F

70

22

60

4.5

100×80

2900

15


*100

20

65

120

17

64

IMD100-80-160F

60

34

50

5

100×80

2900

30


*100

32

60

120

27

62

IMD100-80-180F

60

42

50

5

100×80

2900

30


*100

40

60

120

35

62

IMD125-100-160F

80

22

50

6

125×100

2900

30


*120

20

56

140

15

56

IMD125-100-200F

100

40

50

6

125×100

2900

37


120

37

56

*160

32

56

注:1*为标准规格;尽量选用与本表相同或相近的参数,若不在此表范围内,本厂通过改进叶轮来实现。
    2、使用工况点流量过小时出口应接回流管,具体可咨询公司技术部门:021-31135567
