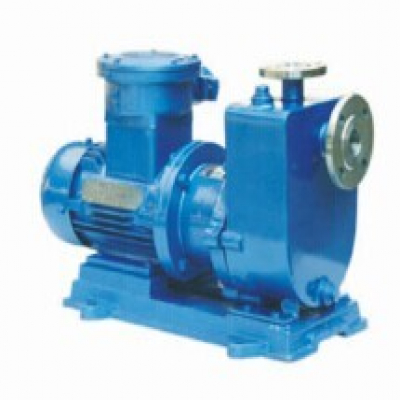

ZCQ不锈钢自吸磁力泵
ZCQ系列不锈钢自吸式磁力泵是输送酒精、甲醇、有机化工介质的首选化工泵。 ZCQ型不锈钢自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位。
15821283258
ZCQ系列不锈钢自吸式磁力泵是输送酒精、甲醇、有机化工介质的首选化工泵。 ZCQ型不锈钢自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位。
ZCQ不锈钢自吸式磁力泵
一、ZCQ型不锈钢自吸泵产品概述:
ZCQ型不锈钢自吸泵是根据用户的要求,在CQ型磁力泵的基础上吸收国外新技术,并经过本公司技术人员反复研究试验而成功的新产品,其性能达到客户要求。 ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,即开即抽,轻松方便。
二、ZCQ型不锈钢自吸泵工作原理:
ZCQ型不锈钢自吸泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
适用温度:-30℃~120℃ (可定做高温型)
三、ZCQ型不锈钢自吸泵主要特点:
ZCQ型不锈钢自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。
四、ZCQ型不锈钢自吸泵性能参数表:
型号 | 口径(mm) | 流量 | 扬程(m) | 电机功率 | 自吸 4米 | ||
进口 | 出口 | L/m | m3/h | ||||
ZCQ20-12-110 | 20 | 12 | 50 | 3 | 12 | 0.37 | |
ZCQ25-20-115 | 25 | 20 | 110 | 6.6 | 15 | 1.1 | |
ZCQ32-25-115 | 32 | 25 | 110 | 6.6 | 15 | 1.1 | |
ZCQ32-25-145 | 32 | 25 | 110 | 6.6 | 25 | 1.1 | |
ZCQ40-32-132 | 40 | 32 | 180 | 10.8 | 20 | 2.2 | |
ZCQ40-32-160 | 40 | 32 | 200 | 12 | 32 | 4 | |
ZCQ50-40-145 | 50 | 40 | 240 | 14.4 | 25 | 4 | |
ZCQ50-40-160 | 50 | 40 | 220 | 13.2 | 32 | 4 | |
ZCQ50-40-200 | 50 | 40 | 130 | 7.8 | 50 | 5.5 | |
ZCQ65-50-145 | 65 | 50 | 280 | 16.8 | 25 | 5.5 | |
ZCQ65-50-160 | 65 | 50 | 450 | 27 | 32 | 7.5 | |
ZCQ80-65-160 | 80 | 50 | 830 | 50 | 32 | 15 |
